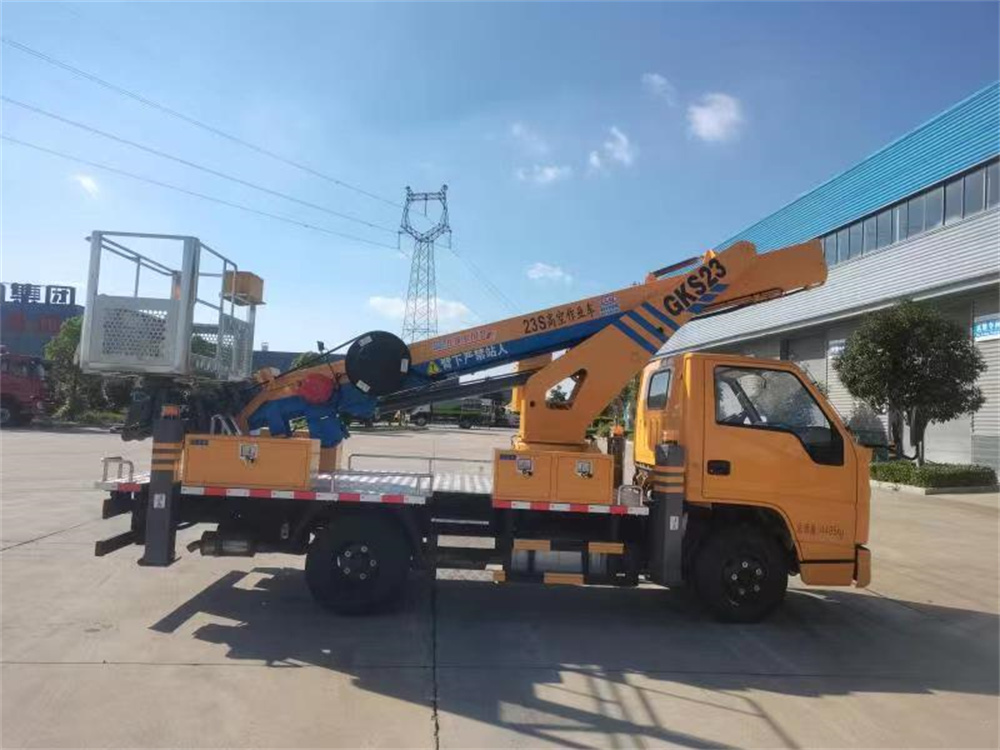

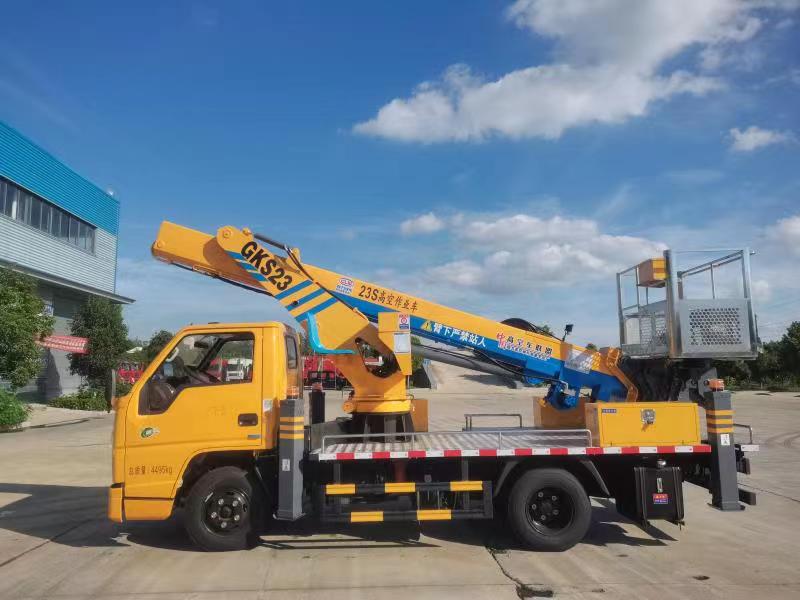

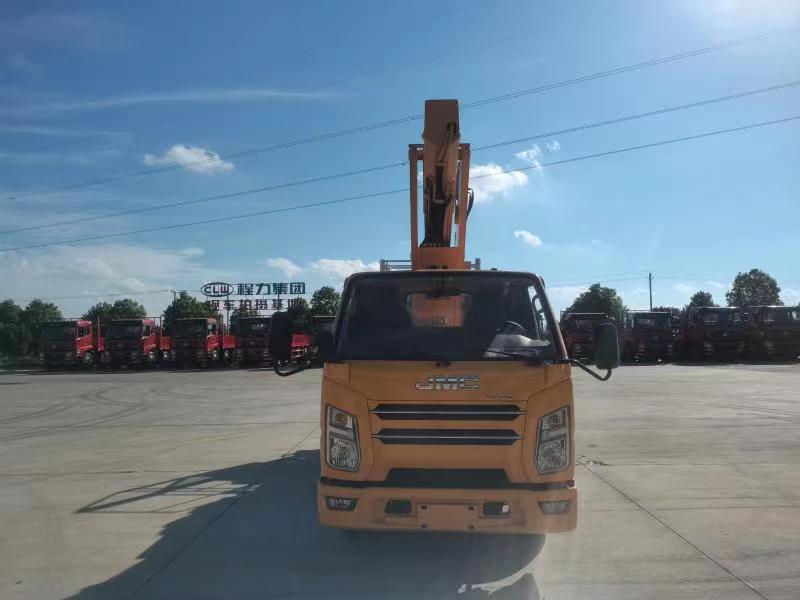

程力牌 CL5042JGKA6DS 型高空作業車 高空作業車主要技術參數

類別

項目

單位

數據

尺寸參數

★總長

mm

5998

★總寬

mm

2070

★總高

mm

3080

質量參數

乘坐人數（含駕駛員）

人

2

總質量

kg

4495

主要性能參數

工作平臺額定載荷

kg

200

大作業高度★

m

23M

★大作業高度時作業 幅度

m

5.0

★大作業幅度

m

11.0

大作業幅度時作業高 度★

m

7.0

支腿跨距

★

橫向

mm

4200

縱向

mm

4000

行駛參數

★前懸

mm

1075

★后懸

mm

1773

★軸距

mm

2800

高行駛速度

Km/h

100

接近角

°

19

離去角

°

11

部件名稱

簡要說明

底盤

江鈴順達 JX1041TCD26

發動機

江 鈴柴 油 122 馬 力 發 動 機 大功 率 90KW， 國六排放

駕駛室

單排座，可乘坐 2 人

轉向輔助

轉向助力

溫度調節

駕駛室冷暖空調

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

機械操作

工作平臺

高強度不銹鋼 尺寸：1600X710X1150

臂架形式

★四節六邊形型工作臂，同步伸縮

回轉裝置

360 度連續回轉

支腿

★前 V 后 H 型，單獨可調（控制）

操作

★電控操作，另配有手動應急操作

控制系統

CAN 總 線控 制 系統 ， 配 有 無線 遙控 器 、實 現 無級調速

調平系統

靜液自動調平

CL5042JGKA6DS 型高空作業車基本功能安全配置：作業車可以實現 平臺載荷 200KG，大作業高度 23 米，大作業幅度 11 米。

名稱

簡要說明

上 下 車 自 動 互 鎖 裝 置

★用于上下車互鎖，防止誤操作發生危險

手動應急泵

★當發動機及主泵發生故障時，可通過應急系

統將工作人員送回到地面及整車收回至行車狀 態

工 作 平 臺 緊 急 停 止 裝置

★用于緊急停止操作，并且限制臂架操作

自動限制工作幅度

★當工作幅度達到規定值時，自動限制危險方

向工作。

“支地不實”限制工

作

★當出現支腿支地不實時（軟腿），舉升臂架

將限制危險方向工作。(選配)

夜間安全警示裝置

★在車輛上有工程頻閃燈，LED 照明燈

發動機點火熄火

★控制器可對發動機進行點火，熄火控制

“強制”操作功能

★被限制工作時，可通過“強制”功能拓展工 作

名稱

簡介

電液比例閥

上?？七~

主要控制上車各動作供油量，用于調節速度、 動作平穩

電器控制器

武漢杜曼

CAN 總線控制系統，（相當于電腦 CPU）智能 控制各動作及安全保護裝置，免維修

下車多路閥

江蘇中梅

操縱支腿伸、縮，換向操作靈敏，動作輕便， 平穩；

手 電 一 體 上 車 控

制閥

上海科邁

上車各動作選擇切換，各動作自動互鎖，安 全可控性；

雙向平衡閥

江蘇中梅

自鎖功能，防止油管爆裂工作臂、平臺自動 下落，安全保護，還可以保證動作平穩；

液壓膠管

液壓管路相連接，無漏油、滴油、滲油現象；

液壓接頭

各液壓管路相連接，使用壽命長，不易損壞；

液壓泵

整套高空作業機構的液壓動力源，質量好，

可靠性高；

行程開關

上、下車互鎖，動作限位；

液晶顯示器系統

杜曼智能

實時顯示臂長、仰角、平臺高度、作業高度 等；

【主要技術參數】

產品商標

程力牌

公告批次

363

產品名稱

CL5042JGKA6DS 型高空作業

車

產品號

AS83L7AW043

總質量(Kg)

4495

罐體容積(m3)

額定載質量(Kg)

外形尺寸

5998×2070×3080,3050

整備質量(Kg)

4365,4300

貨廂尺寸

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2,3

載質量利用系數

接近角/離去角(°)

19/11

前懸/后懸

1075/1773,1110/1738,1135

/1713,1090/1758

軸數

2

軸距

2800

軸荷(Kg)

1675/2820

高車速(Km/h)

100

其它

該車主要用于搶修電力,通訊,路燈等高空作業,專用裝置為升降平臺和作業臂;后伸:350mm; 側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接連接;后下部防護裝置斷面尺寸 (寬×高)(mm):50×100,離地高度:380mm;ABS 廠家及型號:浙江亞太機電股份有限公司

/APG3550500A;選裝直接供電式 ETC 車載裝置,選裝液剎 ABS 系統型號: 3550B500,ABS 系統生

產廠家:浙江亞太機電股份有限公司,選裝駕駛室及后部外觀變化,選作業臂樣式,選裝作業

斗樣式,選裝轉臺專用裝置操縱室樣式。

【底盤技術參數】

底盤型號

JX1041TCD26

底盤名稱

載貨汽車底盤（二類）

商標名稱

江鈴牌

生產企業

江鈴汽車股份有限公司

外形尺寸

5385,5410,5365×

1835,1865,1962×

2060,2030,2020,2040,2075

,2095,2196,2130,2150

輪胎數

6

接近角/離去角(°)

19/15,18/14,19/17,19.4/1

7.4,22/17

輪胎規格

6.50R15LT

10PR,185/75R16C,6.50R16L

T 10PR,7.00R16LT 8PR

鋼板彈簧片數

7/6+5,5/5+4,3/3+2,6/6+5,

6/8+5,4/4+6,5/4+6,7/4+6,

5/3+2,5/3+3,5/3+4,5/4+2,

前輪距

1400,1370,1415
